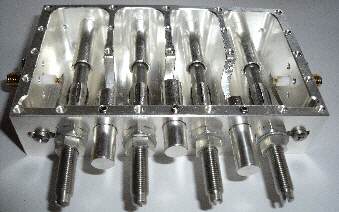

Professionelles 4-Kreis Bandpassfilter für den UHF-Bereich

Dieses Bandpassfilter kann für vielfältige Anwendungen z.B. als Empfangsfilter zur erhöhung der Eingangsselektion von Verstärkern und Empängern oder als Sendefilter für geringe Leistungen, wie z.B. zur Unterdrückung von Intermodulationsmischprodukten oder Rauschseitenbändern eingesetzt werden.

Durch 4 Filterkreise hoher Güte wird bereits in geringem Frequenzabstand zur Durchlassfrequenz eine hohe Sperrdämpfung bei nur geringer Durchlassdämpfung erreicht. Die Durchlassbandbreite ist von aussen einstellbar. Der Durchlassfrequenzbereich kann über den gesamten UHF-Breich (470-862MHz) durchgestimmt werden.

Der Abgleich erfolgt wahlweise werksseitig nach Kundenspezifikation oder am Einsatzort nach beiliegender Abgleichanweisung. Die Montage kann wahlweise über 2 Gewindebohrungen oder durch eine optional erhältliche Montageplatte erfolgen.

Typische Durchlasskurve, » hier klicken [87 KB]



Technische Daten:

Durchlassfrequenzbereich: einstellbar, 470-862MHz
Durchlassbandbreite: einstellbar
Durchgangsdämpfung: max. 1,4dB
Impedanz: 50 Ohm
Steckverbinder: SMA, BNC, N, FME (andere Steckverbinder auf Anfrage)
Gehäuse: Aluminium, versilbert
Maße: 100 x 50 x 30mm
