Filter für Spektrumanalyzer
Vorsatzfilter für Spektrumanalyzer
Im täglichen Einsatz ist es häufig erforderlich schwache Funksignale bei vorhandenen starken Funksignalen zu messen. Während die Auswertung schwacher Funksignale eine hohe Messempfindlichkeit des Spektrumanalysatorss erfordert, führt genau diese Eingenschaft bei der Messung starker
Funksignale schnell zu Übersteuerungen von Messempfängern und Signalanalysatoren. Gernau für diese Problemstellung bieten wir spezielle Messfilter an, die dieses Problem zuverlässig beseitigen und Messungen bei schwierigen Empfangssituation z.B in unmittelbarer Nähe zu Mobilfunk Basisstationen, Rundfunk und TV-Sendern oder anderen Sendeanlagen ermöglichen.

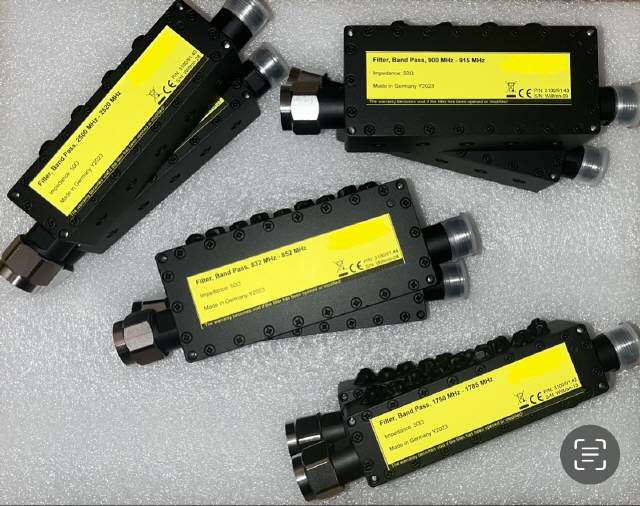

Diese hochwerigen Bandpassfilter sind in einem speziellen Aluminium Fräsgehäuse untergebracht und sind mechanisch sowie themisch sehr stabil aufgebaut und somit für den harten Einsatz bestens geeignet. Die Bandpassfilter weisen eine geringe Durchgangsdämpfung bei einer großen Flankensteilheit und Sperrdämpfung auf und elemenieren somit Probleme durch Aussenbandübersteuerungen zuverlässig ohne das zu messende Signal wesentlich zu bedämpfen.
Es stehen eine Reihe von verschiedenen Bandpassfiltern für die gebräuchlichten Frequenzbänder zur Verfügung.
Darüber hinaus sind auch kundenspezifische Frequenzbereiche realisierbar. Gerne erstellen wir Ihnen hierzu ein unverbindliches Angebot.
Nachfolgend erhalten Sie eine Übersicht über die Standard Filter:
Bandpassfilter: 108 MHz – 144 MHz (Filter für Flugfunk, Filter for Aviation Radio)
---
Bandpassfilter: 699 MHz – 716 MHz (UL Band I / 2)
---
Bandpassfilter: 778 MHz – 788 MHz (UL Band 13)
---
Bandpassfilter: 778 MHz – 788 MHz (UL Band 13)
---
Bandpassfilter: 815 MHz – 850 MHz (UL Band 5, 18, 19, 26, LTE-800)
---
Bandpassfilter: 832 MHz – 862 MHz (UL Bands 20, LTE-800)
---
Bandpassfilter: 880 MHz – 915 MHz (UL Band 8, GSM-900)
---
Banapassfilter: 1710 MHz – 1785 MHz (UL Band 3, 4, 9, 10, GSM-1800, LTE-1800)
---
Bandpassfilter: 1711 MHz – 1756 MHz (UL Bands 4, 10, AWS, GSM-1800, LTE-1800)
---
Bandpassfilter: 1850 MHz – 1910 MHz (UL Band 2, PCS-1900)
---
Bandpassfilter: 1880 MHz – 1900 MHz (DECT ITU-1, Europe, South Africa, Hong Kong)
---
Bandpassfilter: 1880 MHz – 1930 MHz (DECT Global)
---
Bandpassfilter: 1910 MHz – 1930 MHz (DECT ITU-2 Latin America)
---
Bandpassfilter: 1920 MHz – 1930 MHz (DECT ITU-2 North America, UPCS)
---
Bandpassfilter: 1920 MHz – 1980 MHz (UL Band 1, UMTS)
---
Bandpassfilter: 2305 MHz – 2320 MHz (UL Band 30, WCS)
---
Bandpassfilter: 2500 MHz – 2570 MHz (UL Band 7, LTE-2600)
---
