Kundenspezifische Luftspulen

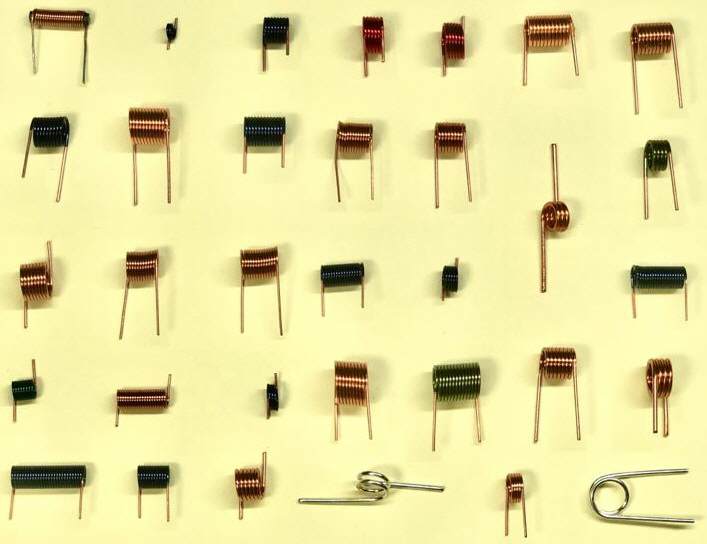

Rittmann-HF-Technik liefert kundenspezifische 1-lagige Luftspulen, Stabkerdrosseln,
Verlängerungsspulen für Antennen, Wendelantennen für Funkanwendungen(Handsender, Empfänger etc.)
und Drahtbrücken für Anwendungen im Hochfrequenztechnischen Bereich aus eigener Fertigung.

Dabei ist die Fertigung kleiner und großer Stückzahlen zu sehr günstigen Preisen und
kurzen Lieferfristen möglich. Maschineneinrichtungskosten entstehen unabhängig von der
Stückzahl nicht.

Nachfolgend erhalten Sie eine Übersicht über die möglichen Spezifikationen der Spulen:

Die Spulen werden aus Kupferlackdraht versilbertem Kupferdraht oder auch
Backlackdraht mit der gewünschten Drahtstärke,
Innendurchmesser, Windungszahl und Wickelsinn gewickelt

Drahtdurchmesser 0,2 - 1,2mm
Maximale Spulenlänge: bis ca. 35mm
Innendurchmesser: 1,0 - 10mm
Wickelsinn: rechts oder links
Steigung: nach Kundenspezifikation


Die Spulen können in liegender Bauform zur SMD Montage auf der Leiterplatte oder stehend zur
Durchsteckmontage gefertigt werden. Die Anschlussdrähte werden lötfähig abgefräst und
auf Wunsch verzinnt.

Die Bauteile können auch gegurtet als Tape & Reel geliefert werden

Wir freuen uns auf Ihre E-Mail Anfrage unter kontakt@rittmann-hf-technik.de
Gerne erstellen wir Ihnen ein kostenfreies und unverbindliches Angebot
