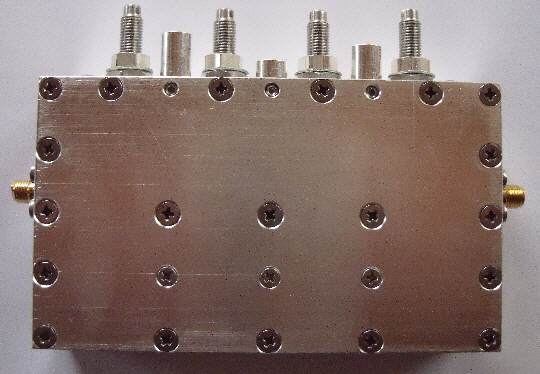

Professionelle 4-Kreis Bandpassfilter für den UHF-Bereich

Dieses Bandpassfilter kann für vielfältige Anwendungen z.B. als Empfangsfilter
zur erhöhung der Eingangsselektion von Verstärkern und Emfängern oder als Sendefilter
für geringe Leistungen, wie z.B. zur Unterdrückung von Intermodulationsmischprodukten oder
Rauschseitenbändern eingesetzt werden.

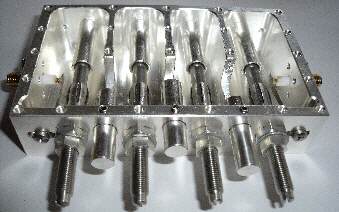

Durch 4 Filterkreise hoher Güte wird bereits in geringem Frequenzabstand zur
Durchlassfrequenz eine hohe Sperrdämpfung bei nur geringer Durchlassdämpfung erreicht.
Die Durchlassbandbreite ist von aussen einstellbar.
Der Durchlassfrequenzbereich kann über den gesamten UHF-Breich (470-862MHz)
durchgestimmt werden.

Der Abgleich erfolgt wahlweise werksseitig nach Kundenspezifikation oder am Einsatzort nach
beiliegender Abgleichanweisung.
Die Montage kann wahlweise über 2 M3 Gewindebohrungen oder durch eine optional
erhältliche Montageplatte erfolgen.



Technische Daten:

Durchlassfrequenzbereich: einstellbar, 470-862MHz
Durchlassbandbreite: einstellbar
Durchgangsdämpfung: max. 1,3dB
Impedanz: 50 Ohm
Steckverbinder: SMA, BNC, N, FME (andere Steckverbinder auf Anfrage)
Gehäuse: Aluminiumfräßgehäuse, versilbert
Maße: 100 x 50 x 30mm
